شیر توپی ترانیون فولادی فورج شده - فلنج

شرکت Guocheng Valve Group،با مسئولیت محدود یکی از تولیدکنندگان پیشرو در چین است که به عمده فروشی شیرهای توپی فورج شده ارزان قیمت از کارخانه ما خوش آمدید.

شیر توپی فورج شده با محور جناغی

شیر توپی جناغی برای قطع و وصل سیالات در کلاس‌های مختلف ۱۵۰ تا ۲۵۰۰ استفاده می‌شود. این شیرها که از مواد مختلفی ساخته شده‌اند، برای سیالات مختلفی مانند آب، بخار، نفت، گاز مایع، گاز طبیعی، گاز زغال سنگ، اسید نیتریک، اکسیدکننده، اوره و غیره مناسب هستند. حالت‌های کارکرد شامل عملکرد دستی و عملکرد الکتریکی است. انتهای اتصال می‌تواند فلنجی یا جوش لب به لب باشد.

ویژگی های ساختاری

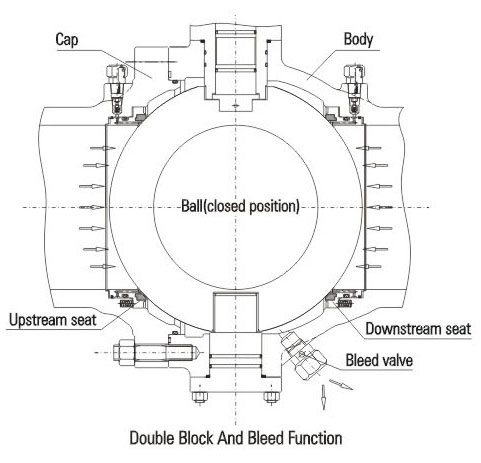

۱. بلوک و خونریزی دوگانه (DBB)
وقتی شیر بسته است و حفره میانی از طریق شیر تخلیه تخلیه می‌شود، نشیمنگاه‌های بالادست و پایین‌دست به طور مستقل سیال را در ورودی و خروجی مسدود می‌کنند تا عملکرد انسداد دوگانه را محقق سازند. یکی دیگر از عملکردهای دستگاه تخلیه این است که می‌توان نشیمنگاه شیر را در صورت وجود هرگونه نشتی در طول آزمایش بررسی کرد. علاوه بر این، رسوبات داخل بدنه را می‌توان از طریق دستگاه تخلیه شستشو داده و تخلیه کرد تا آسیب به نشیمنگاه توسط ناخالصی‌های موجود در محیط کاهش یابد.

۲. گشتاور عملیاتی پایین
شیر توپی خط لوله ترونیونی از ساختار توپی ترونیونی و نشیمنگاه شناور شیر استفاده می‌کند تا گشتاور کمتری را تحت فشار عملیاتی به دست آورد. این شیر از PTFE خود روان‌کننده و یاتاقان کشویی برای کاهش ضریب اصطکاک به پایین‌ترین حد، همراه با ساقه با شدت و ظرافت بالا، استفاده می‌کند.

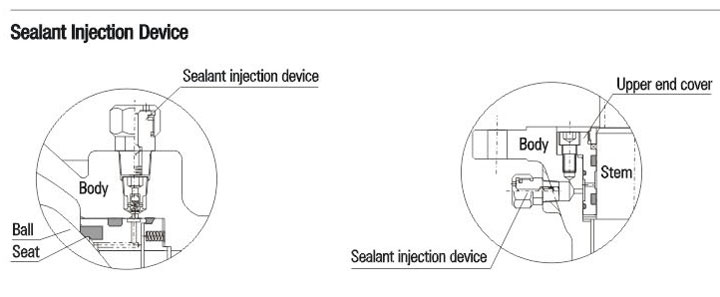

۳. دستگاه آب‌بندی اضطراری
شیرهای توپی با قطر بزرگتر یا مساوی 6 اینچ (DN150) همگی با دستگاه تزریق درزگیر روی ساقه و نشیمنگاه طراحی شده‌اند. هنگامی که حلقه نشیمنگاه یا حلقه O ساقه به دلیل حادثه آسیب ببیند، می‌توان درزگیر مربوطه را توسط دستگاه تزریق درزگیر تزریق کرد تا از نشت متوسط ​​روی حلقه نشیمنگاه و ساقه جلوگیری شود. در صورت لزوم، می‌توان از سیستم آب‌بندی کمکی برای شستشو و روغن‌کاری نشیمنگاه برای حفظ تمیزی آن استفاده کرد.

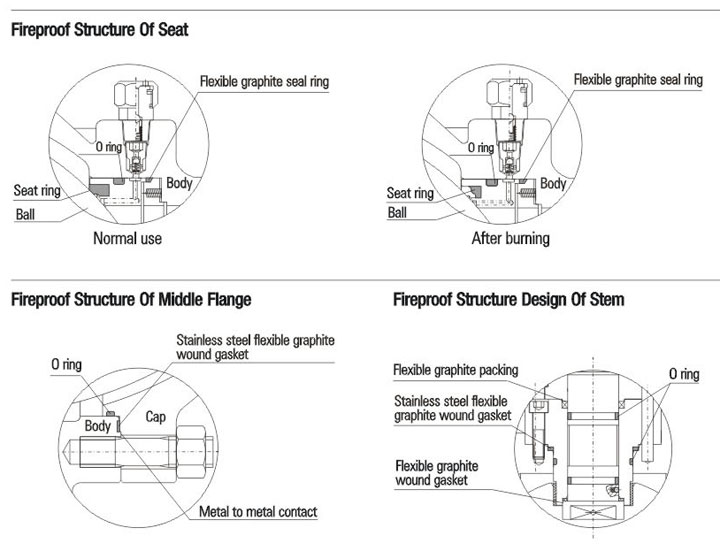

۴. طراحی سازه ضد حریق
در صورت آتش‌سوزی در حین استفاده از شیر، حلقه نشیمنگاه، حلقه O ساقه و حلقه O فلنج میانی که از جنس PTFE، لاستیک یا سایر مواد غیرفلزی هستند، در دمای بالا تجزیه یا آسیب می‌بینند. تحت فشار سیال، شیر توپی نگهدارنده نشیمنگاه را به سرعت به سمت گوی فشار می‌دهد تا حلقه آب‌بندی فلزی با گوی تماس پیدا کند و ساختار آب‌بندی کمکی فلز به فلز را تشکیل دهد که می‌تواند به طور موثر نشتی شیر را کنترل کند. طراحی ساختار ضد حریق شیر توپی خط لوله ترونیون مطابق با الزامات API 607، API 6FA، BS 7655 و سایر استانداردها است.

5. ساختار ضد استاتیک
شیر توپی با ساختار ضد الکتریسیته ساکن ارائه شده است و دستگاه تخلیه الکتریسیته ساکن را به کار می‌گیرد تا مستقیماً یک کانال استاتیک بین توپی و بدنه تشکیل دهد یا یک کانال استاتیک بین توپی و بدنه از طریق ساقه تشکیل دهد، به طوری که الکتریسیته ساکن تولید شده در اثر اصطکاک در حین باز و بسته شدن توپی و نشیمنگاه از طریق خط لوله تخلیه شود و از آتش سوزی یا انفجاری که ممکن است در اثر جرقه استاتیک ایجاد شود جلوگیری شود و ایمنی سیستم تضمین گردد.
6. ساختار آب‌بندی مطمئن نشیمنگاه
آب‌بندی نشیمنگاه از طریق دو نگهدارنده نشیمنگاه شناور انجام می‌شود. آن‌ها می‌توانند به صورت محوری شناور شوند تا سیال را مسدود کنند، از جمله آب‌بندی گوی و آب‌بندی بدنه. آب‌بندی فشار پایین نشیمنگاه شیر با پیش‌سفت کردن فنر انجام می‌شود. علاوه بر این، اثر پیستونی نشیمنگاه شیر به طور معقولی طراحی شده است که آب‌بندی فشار بالا را با فشار خود سیال محقق می‌کند. دو نوع آب‌بندی گوی زیر قابل انجام است.
۷. آب‌بندی تکی (کاهش فشار خودکار در حفره میانی شیر)
عموماً از ساختار آب‌بندی تکی استفاده می‌شود، یعنی فقط آب‌بندی بالادست وجود دارد. از آنجایی که از نشیمنگاه‌های آب‌بندی بالادست و پایین‌دست با فنر مستقل استفاده می‌شود، فشار بیش از حد داخل حفره شیر می‌تواند بر اثر پیش سفت شدن فنر غلبه کند، به طوری که نشیمنگاه از گوی جدا شده و کاهش فشار خودکار به سمت قسمت پایین‌دست محقق می‌شود.

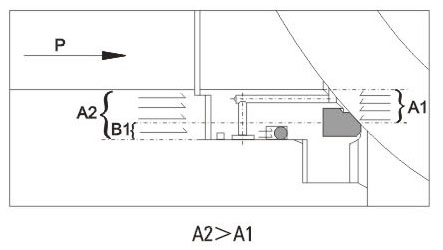

سمت بالادست: وقتی نشیمنگاه به صورت محوری در امتداد شیر حرکت می‌کند، فشار P که بر قسمت بالادست (ورودی) اعمال می‌شود، نیروی معکوسی را بر روی A1 ایجاد می‌کند. از آنجایی که A2 بالاتر از A1 است، A2-A1=B1، نیروی وارد بر B1 نشیمنگاه را به سمت گوی فشار می‌دهد و آب‌بندی محکم قسمت بالادست را محقق می‌کند.

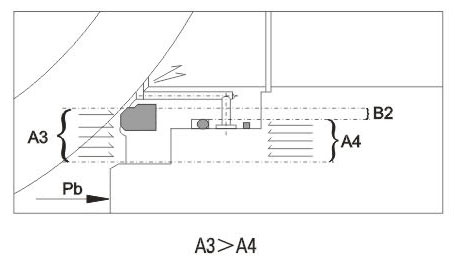

سمت پایین دست: هنگامی که فشار Pb درون حفره شیر افزایش می‌یابد، نیروی اعمال شده بر A3 بیشتر از A4 است. از آنجایی که A3-A4 = B2، اختلاف فشار روی B2 بر نیروی فنر غلبه می‌کند تا سیت از گوی جدا شود و فشار حفره شیر به قسمت پایین دست کاهش یابد. پس از آن، سیت و گوی دوباره با عمل فنر آب‌بندی می‌شوند.

۸. آب‌بندی دوگانه (پیستون دوتایی)
شیر توپی خط لوله ترونیون را می‌توان با ساختار آب‌بندی دوگانه قبل و بعد از توپی برای برخی شرایط سرویس خاص و نیازهای کاربر طراحی کرد. این شیر دارای اثر پیستونی دوگانه است. در شرایط عادی، شیر عموماً از آب‌بندی اولیه استفاده می‌کند. هنگامی که آب‌بندی نشیمنگاه اولیه آسیب دیده و باعث نشتی می‌شود، نشیمنگاه ثانویه می‌تواند عملکرد آب‌بندی را انجام داده و قابلیت اطمینان آب‌بندی را افزایش دهد.

نشیمنگاه (سیت) از ساختار ترکیبی استفاده می‌کند. آب‌بند اولیه، آب‌بند فلز به فلز است. آب‌بند ثانویه، اورینگ لاستیکی فلوئور است که می‌تواند از رسیدن شیر توپی به سطح آب‌بندی حباب اطمینان حاصل کند. هنگامی که اختلاف فشار بسیار کم است، نشیمنگاه آب‌بندی، گوی را از طریق عمل فنری فشار می‌دهد تا آب‌بندی اولیه انجام شود. هنگامی که اختلاف فشار افزایش می‌یابد، نیروی آب‌بندی نشیمنگاه و بدنه به طور متناسب افزایش می‌یابد تا نشیمنگاه و گوی را محکم آب‌بندی کند و عملکرد آب‌بندی خوبی را تضمین کند.

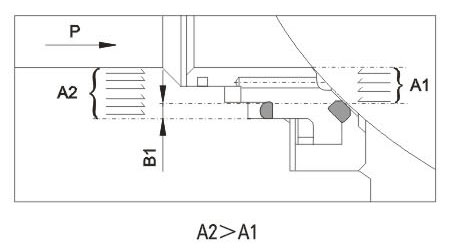

آب‌بندی اولیه: بالادست. هنگامی که اختلاف فشار کمتر است یا اختلاف فشاری وجود ندارد، نشیمنگاه شناور تحت اثر فنر به صورت محوری در امتداد شیر حرکت می‌کند و نشیمنگاه را به سمت گوی فشار می‌دهد تا آب‌بندی محکم حفظ شود. هنگامی که فشار خط لوله P افزایش می‌یابد، نیروی وارد بر ناحیه A2 نشیمنگاه شیر بیشتر از نیروی وارد بر ناحیه A1 است، A2-A1=B1. بنابراین، نیروی وارد بر B1 نشیمنگاه را به سمت گوی فشار می‌دهد و آب‌بندی محکم قسمت بالادست را محقق می‌کند.

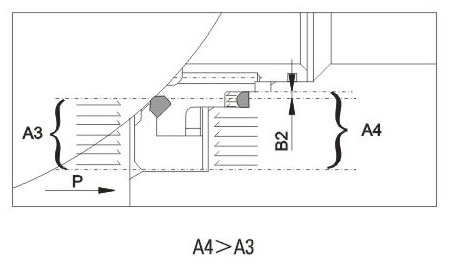

آب‌بندی ثانویه: پایین‌دست. وقتی اختلاف فشار کمتر است یا اختلاف فشاری وجود ندارد، نشیمنگاه شناور تحت اثر فنر به صورت محوری در امتداد شیر حرکت می‌کند و نشیمنگاه را به سمت گوی فشار می‌دهد تا آب‌بندی محکم حفظ شود. وقتی فشار حفره شیر P افزایش می‌یابد، نیروی وارد بر ناحیه A4 نشیمنگاه شیر بیشتر از نیروی وارد بر ناحیه A3 است، A4-A3=B1. بنابراین، نیروی وارد بر B1 نشیمنگاه را به سمت گوی فشار می‌دهد و آب‌بندی محکم قسمت بالادست را محقق می‌کند.

۹. دستگاه ایمنی کمکی

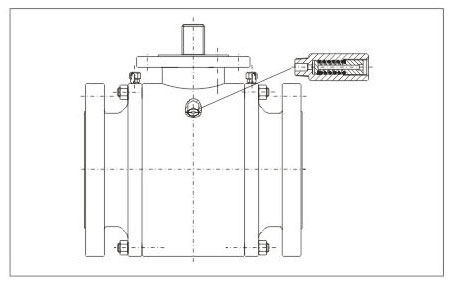

از آنجایی که شیر توپی با آب‌بندی اولیه و ثانویه پیشرفته که اثر پیستونی دوگانه دارد طراحی شده است و حفره میانی نمی‌تواند تخلیه فشار خودکار را انجام دهد، شیر اطمینان باید روی بدنه نصب شود تا از خطر آسیب بیش از حد فشار در داخل حفره شیر که ممکن است به دلیل انبساط حرارتی سیال رخ دهد، جلوگیری شود. اتصال شیر اطمینان معمولاً NPT1/2 است. نکته دیگری که باید به آن توجه شود این است که سیال شیر اطمینان مستقیماً به جو تخلیه می‌شود. در صورتی که تخلیه مستقیم به جو مجاز نباشد، پیشنهاد می‌کنیم از شیر توپی با ساختار ویژه تخلیه فشار خودکار به سمت جریان بالایی استفاده شود. برای جزئیات بیشتر به موارد زیر مراجعه کنید. لطفاً در صورت عدم نیاز به شیر اطمینان یا تمایل به استفاده از شیر توپی با ساختار ویژه تخلیه فشار خودکار به سمت جریان بالایی، آن را در سفارش ذکر کنید.

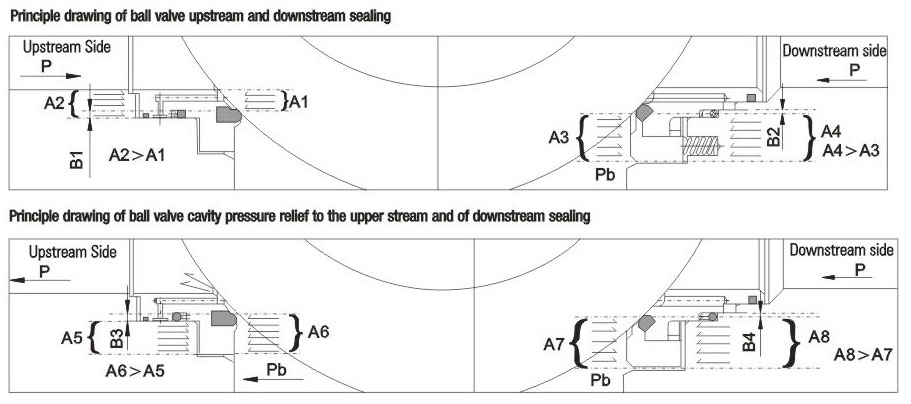

۱۰. ساختار ویژه کاهش فشار خودکار به سمت جریان بالادست
از آنجایی که شیر توپی با آب‌بندی اولیه و ثانویه پیشرفته که اثر پیستونی دوگانه دارد طراحی شده است و حفره میانی نمی‌تواند تخلیه فشار خودکار را انجام دهد، شیر توپی با ساختار ویژه برای برآورده کردن نیاز به تخلیه فشار خودکار و اطمینان از عدم آلودگی محیط زیست توصیه می‌شود. در این ساختار، جریان بالایی آب‌بندی اولیه و جریان پایینی آب‌بندی اولیه و ثانویه را انجام می‌دهند. هنگامی که شیر توپی بسته است، فشار در حفره شیر می‌تواند تخلیه فشار خودکار به جریان بالایی را انجام دهد تا از خطر ناشی از فشار حفره جلوگیری شود. هنگامی که نشیمنگاه اولیه آسیب دیده و نشت می‌کند، نشیمنگاه ثانویه نیز می‌تواند عملکرد آب‌بندی را انجام دهد. اما باید به جهت جریان شیر توپی توجه ویژه‌ای شود. در حین نصب، به جهت‌های بالادست و پایین‌دست توجه کنید. برای اصول آب‌بندی شیر با ساختار ویژه به نقشه‌های زیر مراجعه کنید.

۱۱. ساقه ضد ترکیدگی
ساقه (stem) از ساختار ضد ترکیدگی (blow-out proof) بهره می‌برد. ساقه با جای پا در پایین آن طراحی شده است، به طوری که با قرارگیری پوشش انتهایی بالایی و پیچ، ساقه حتی در صورت فشار غیرعادی در حفره شیر، توسط سیال منفجر نمی‌شود.

۱۲. مقاومت در برابر خوردگی و مقاومت در برابر تنش سولفیدی
مقداری ضخامت مجاز برای دیواره بدنه در نظر گرفته شده است که در برابر خوردگی مقاوم باشد. ساقه، شفت ثابت، گوی، نشیمنگاه و حلقه نشیمنگاه از جنس فولاد کربنی طبق استانداردهای ASTM B733 و B656 تحت پوشش شیمیایی نیکل قرار گرفته‌اند. علاوه بر این، مواد مقاوم در برابر خوردگی متنوعی برای انتخاب کاربران موجود است.
طبق نیاز مشتری، مواد شیرآلات را می‌توان مطابق با NACE MR 0175/ISO 15156 یا NACE MR 0103 انتخاب کرد و کنترل کیفیت و بازرسی کیفی دقیقی باید در طول تولید انجام شود تا الزامات استانداردها به طور کامل برآورده شده و شرایط سرویس در محیط گوگردسازی برآورده شود.
۱۳. ساقه‌ی الحاقی
در مورد شیرهای توکار، در صورت نیاز به عملیات زمینی، می‌توان ساقه‌ی الحاقی را نیز تهیه کرد. ساقه‌ی الحاقی از ساقه، شیر تزریق درزگیر و شیر تخلیه تشکیل شده است که برای راحتی کار می‌تواند به بالا کشیده شود. کاربران باید هنگام ثبت سفارش، الزامات و طول ساقه‌ی الحاقی را مشخص کنند.
برای شیرهای توپی که با نیروی الکتریکی، پنوماتیکی و پنوماتیک-هیدرولیکی کار می‌کنند، طول ساقه‌ی رابط باید از مرکز خط لوله تا فلنج بالایی باشد.
