شیر توپی رو به افزایش

مقدمه کلی:

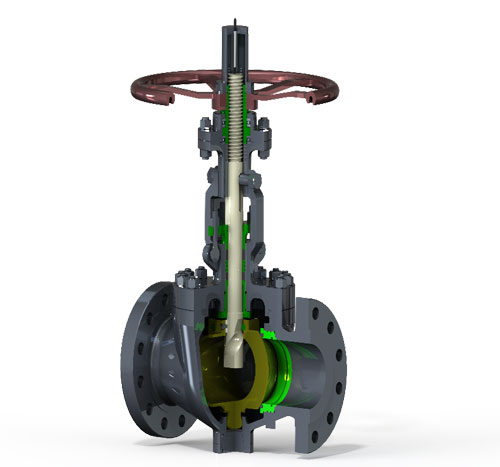

شیر توپی ساقه‌ای رو به بالا CGCV که به اختصار CGCV RSBV نامیده می‌شود، با طراحی منحصر به فرد خود، به ویژه در فرآیند باز شدن بدون اصطکاک و قطع بدون نشتی، عملکرد مناسبی دارد. این شیر به ویژه برای شرایط کاری بسیار سخت، طراحی تمام فلزی و ضد حریق مناسب است و می‌تواند با محدوده دمای پایین بین -204 درجه سانتیگراد یا (-400 درجه فارنهایت) و دمای بالا تا 815 درجه سانتیگراد یا (1500 درجه فارنهایت) سازگار شود و همچنین می‌تواند با شرایط محیط ناخالصی (از جمله شن و ماسه، الیاف کوتاه) سازگار شود. نکته قابل توجه این است که ما در طراحی کاملاً مطابق با الزامات استاندارد NACE انجمن خوردگی آمریکا عمل می‌کنیم و انتخاب مواد، الزامات مقاومت در برابر ترک خوردگی تنشی سولفیدی را در محیط سولفیدی برآورده می‌کند.

هنگام کج شدن از روی نشیمنگاه، سیال واسطه در امتداد سطح آب‌بندی به صورت ۳۶۰ درجه و برخی از قطعات خارجی شسته و تمیز می‌شود، با عملکرد خود تمیزشوندگی، RSBV می‌تواند در مسافت‌های طولانی برای پیگ‌زنی خط لوله استفاده شود. RSBV در تخلیه انتشار گاز، انتقال، خط لوله سیال، قطع جریان، بای‌پس، جداسازی محصول، قطع اضطراری خط لوله، فرکانس سوئیچینگ بالا، شیر ایده‌آل برای نیازهای نشت صفر در شرایط سخت و دشوار است.

مزایای طراحی:

RSBVها کاربردهای ایده‌آلی برای نشت صفر و نیاز به کارکرد مکرر هستند. آن‌ها به‌طور جهانی در کارخانه‌های فرآوری گاز با استفاده از سیستم‌های غربال مولکولی در سرویس سوئیچینگ استفاده می‌شوند.

آب بندی ساقه:

بدون سایش بین سطوح آب‌بندی

RAYS RSBV با ساختار منحصر به فرد ساقه و نشیمنگاه شیر، در فرآیند باز و بسته شدن شیر بدون اصطکاک، که می‌تواند عمر شیر را افزایش دهد، آب‌بندی قابل اطمینان‌تری دارد.

● بسته بندی تزریقی

مواد پکینگ ساقه از طریق اتصالات پکینگ در حین تعمیر و نگهداری تزریق می‌شود و کنترل کامل انتشار گازهای خروجی را فراهم می‌کند.

● طراحی تک نفره

نشیمنگاه تکی و ثابت در شیر CGCV RSBV، آب‌بندی را در هر دو جهت انجام می‌دهد و از مشکلات ناشی از فشار محبوس بین آب‌بندها جلوگیری می‌کند.

● زندگی طولانی

شیرهای CGCV RSBV می‌توانند جایگزین بسیاری از شیرهای مشکل‌ساز مانند شیرهای توپی، شیرهای دروازه‌ای، شیرهای کروی و شیرهای سماوری شوند. طراحی CGCV RSBV دارای مزایای عملکردی است که باعث کاهش قطعی برق کارخانه و کاهش چشمگیر هزینه‌های مالکیت می‌شود.

● جریان بهینه

دریچه کامل یا دریچه‌های کوچک، ضریب تبدیل بالایی (CV) ایجاد می‌کنند. راندمان پمپاژ سیستم افزایش یافته و مشکلات فرسایش کاهش می‌یابد.

● عملکرد خود تمیز شوندگی گوی و نشیمنگاه

طراحی باز شدن مدیا در امتداد جهت ۳۶۰ درجه گوی و سطح نشیمنگاه شیر، عملکرد خود تمیز شوندگی دارد.

● عملکرد با گشتاور کم

شیرهای RSBV به راحتی می‌چرخند زیرا سایش آب‌بندها از بین می‌رود.

● ساختار صندلی های مختلف

چه با نشیمنگاه نرم و چه با نشیمنگاه فلزی و با گزینه‌های مختلف جنس، می‌توان از آن در دمای پایین، دمای معمولی، دمای بالا و همچنین بسیاری از شرایط کاری دیگر استفاده کرد.

● طراحی از بالا به پایین

به راحتی می‌توان آن را مستقیماً در خط تولید بازرسی و تعمیر کرد، پس از کاهش فشار سیستم، تعمیر و نگهداری را ساده می‌کند.

● راهنماهای ساقه دوگانه

شیارهای ساقه سخت‌کاری‌شده و پین‌های راهنمای محکم، عملکرد ساقه در بلند کردن و چرخاندن را کنترل می‌کنند.

برنامه های کاربردی:

● نفت – برشکاری و کنترل سکوهای فراساحلی، سیستم دوغاب نفتی، کلیه برشکاری‌ها و کنترل‌ها مانند مشعل آب، شیر قطع و وصل و شیر تنظیم مخزن ذخیره‌سازی، و برشکاری و کنترل انتهای خط لوله نفت.

● گاز طبیعی - برشکاری و کنترل سکوهای فراساحلی، کلیه کاربردهای برش و کنترل در کارخانه فرآوری و تصفیه، شیر قطع و وصل و شیر کنترل مخزن ذخیره گاز طبیعی و کاربردهای برشکاری در انتهای خطوط لوله انتقال.

● کارخانه شیمیایی – فرآیند کاربرد. برای کاربردهای تمام برش و کنترل، و کاربردهای برش و کنترل سیستم بخار اعمال می‌شود.

● کاربرد فرآیند کاهش تولید خمیر و کاغذ، کاربرد فرآیند کاهش اتانول و کاربرد بخار.

● نیروگاه – کاربرد بخار کم‌فشار. برش و کنترل، دیگ بخار گرمایش منطقه‌ای و لوله‌های توزیع، و شیر تله.

● کارخانه فولاد – شیر قطع گاز کوره.

● محدوده محصولات
