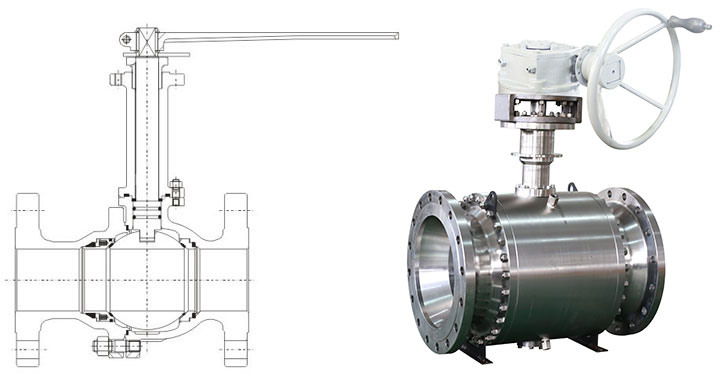

شیر توپی برودتی (نوع سر محوره/شناور)

شرکت Guocheng Valve Group،با مسئولیت محدود یکی از تولیدکنندگان پیشرو در زمینه شیرهای توپی برودتی چین است، به عمده فروشی شیرهای توپی برودتی ارزان قیمت از کارخانه ما خوش آمدید.

شیر توپی برودتی

طریقه استفاده
شیر توپی برودتی برای قطع و وصل سیال در خطوط لوله مختلف کلاس ۱۵۰ تا ۱۵۰۰ استفاده می‌شود. این شیرها از مواد مختلف ساخته شده‌اند و برای سیالات مختلف و دماهای مختلف مناسب هستند. کمترین دمای کاری -۱۹۶ درجه سانتیگراد است. حالت‌های رانندگی شامل عملکرد دستی، انتقال حلزونی و دنده حلزونی، عملکرد پنوماتیکی و عملکرد الکتریکی است. انتهای اتصال می‌تواند فلنجی یا جوشکاری باشد.

گستره محصول
شیرهای توپی برودتی به شیرهای توپی شناور برودتی و شیرهای توپی جناغی برودتی طبقه‌بندی می‌شوند. برای اطلاع از محدوده محصول، ابعاد اتصال رو در رو، ابعاد فلنج اتصال و غیره، به داده‌های شیر توپی شناور و شیر توپی جناغی مراجعه کنید. برای شیرهای توپی با دمای بالاتر از -50℃، ساختار گردن بلند طراحی نشده است. برای شیرهای توپی با دمای کمتر از -50℃، طول گردن معمولاً مطابق با الزامات استاندارد یا مطابق با الزامات کاربر طراحی می‌شود.

ویژگی‌های ساختاری

شیر توپی برودتی برای شرایط کاری با دمای پایین، به ویژه شرایط کاری با سیالات خطرناک مانند گاز طبیعی استفاده می‌شود. شرکت ما تجربه غنی در طراحی، ساخت، آزمایش و بازرسی شیر توپی برودتی کسب کرده است.

انتخاب مواد
فولاد معمولی در دمای پایین، شکنندگی دمای پایین را نشان می‌دهد. بنابراین، انتخاب مواد بدنه مناسب با توجه به پایین‌ترین دمای کاری شیر توپی برودتی، نکته کلیدی در طراحی و ساخت است. برای اطلاع از پایین‌ترین دمای کاری مواد بدنه، به جدول زیر مراجعه کنید. مواد دمای پایین باید طبق الزامات استاندارد، تحت آزمایش ضربه در دمای پایین قرار گیرند. برای شیرهایی با دمای کاری کمتر از -100 درجه سانتیگراد، بدنه، کلاهک و ساقه باید پس از ماشینکاری خشن، تحت عملیات برودتی قرار گیرند. سطح آب‌بندی گوی و نشیمنگاه باید تحت عملیات برودتی با جوشکاری اسپری آلیاژی/جوشکاری روکش قرار گیرد. سپس سنگ‌زنی و مونتاژ انجام شود تا سازگاری مواد در دمای پایین تضمین شود. علاوه بر این، واشر، پیچ و مهره باید از موادی ساخته شوند که برای شرایط کاری دمای پایین مناسب باشند.

طراحی سازه و ویژگی‌های ماشینکاری و تولید
طبق الزامات استاندارد، شیرهای توپی با دمای کمتر از -50℃ عموماً از طراحی ساختار گردن بلند برای بهبود دما در پکینگ و اطمینان از آب‌بندی مطمئن پکینگ ساقه استفاده می‌کنند. طول گردن معمولاً مطابق با الزامات استاندارد یا در صورت نیاز کاربران به الزامات تماس، مطابق با الزامات تماس طراحی می‌شود.
برای شیر مورد استفاده برای سیالات با دمای پایین، هنگامی که شیر در حالت بسته قرار دارد، مایع با دمای پایین که در حفره میانی شیر قرار دارد با افزایش دما به گاز تبدیل می‌شود که باعث انبساط سریع حجم و افزایش فشار غیرطبیعی در حفره میانی یا حتی در صورت جدی بودن، شکستن شیر می‌شود. دریچه توپی دارای عملکرد کاهش فشار خودکار حفره میانی است. در صورت افزایش فشار غیرطبیعی در حفره میانی، سیال در حفره میانی با نیروی خود بر اثر پیش سفت شدن فنر غلبه کرده و سیت را از گوی بیرون می‌کشد تا کاهش فشار خودکار را محقق کند، به طوری که ایمنی شیر تضمین شود.

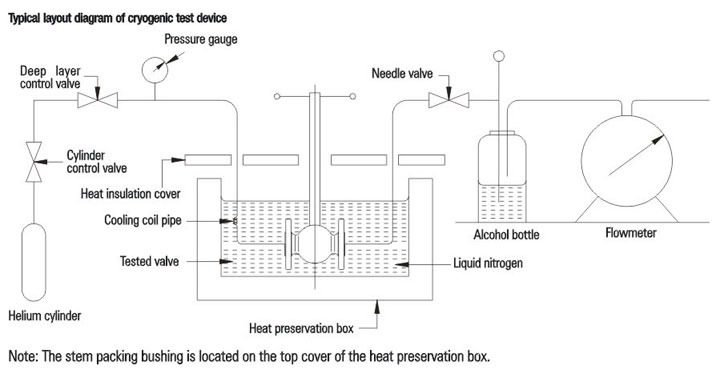

طبق الزامات قرارداد، می‌توان آزمایش برودتی را برای آزمایش گشتاور عملیاتی، عملکرد آب‌بندی و سایر شاخص‌ها در دمای پایین انجام داد.
قطعات شیر ​​تحت عملیات برودتی قرار گرفته‌اند تا از پایداری شکل و اندازه قطعات در دمای پایین اطمینان حاصل شود.
